一、概述
DFH20/7矿用本安型电动球阀是一种由球体旋转而开闭水路的新型电动阀门,适应于供水压力范围广、不受泥沙、污水影响的场所。其供水通径大、工作过程中通电时间短、工作稳定可靠、是一种通用电磁阀的理想替代产品。
二、产品特点
电动球阀是一种由球体旋转而开闭水路的新型电动阀门,它由数字逻辑控制电路,方向控制电路,电流采样保护电路,工作状态指示电路等组成;IN端为外部控制信号,控制球阀的开启与关闭,由方向控制电路检测球阀的工作位置, 工作状态指示电路指示球阀的工作状态: 球阀旋转开启,绿色LED亮;当开启到设定口径时,黄灯亮;当IN为高电平时球阀旋转关闭,当关闭到位时,红灯亮。
三、技术参数
1、工作电压: 12V DC (本安)
2、工作电流: ≤ 183mA
3、水压适应范围:0.2 MPa~7.0MPa
4、水温适应范围:0℃~+60℃
5、球阀开启速度:10s~15 s
6、球阀开启通径:20mm
7、防爆类型:矿用本质安全型
8、防爆标志:ExibI Mb
9、电缆MAX长度:100m,电缆具有安标证并在有效期内。
10、电缆分布参数:分布电容≤0.1μF/km,电感≤1mH/km,分布电阻≤12.6Ω/km。

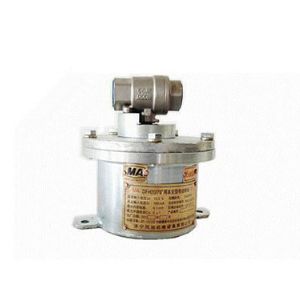

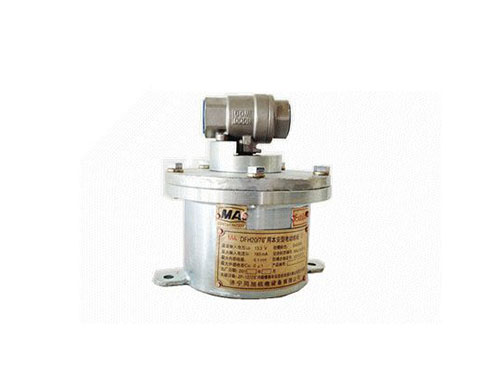

DFH20/7矿用本安型电动球阀
