一、适用环境
本装置主要适用于运煤巷道、主巷道和井下车场等场所, 可有效降低巷道内煤尘、瓦斯等物质浓度。
二、装置组成

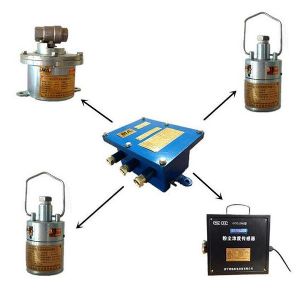

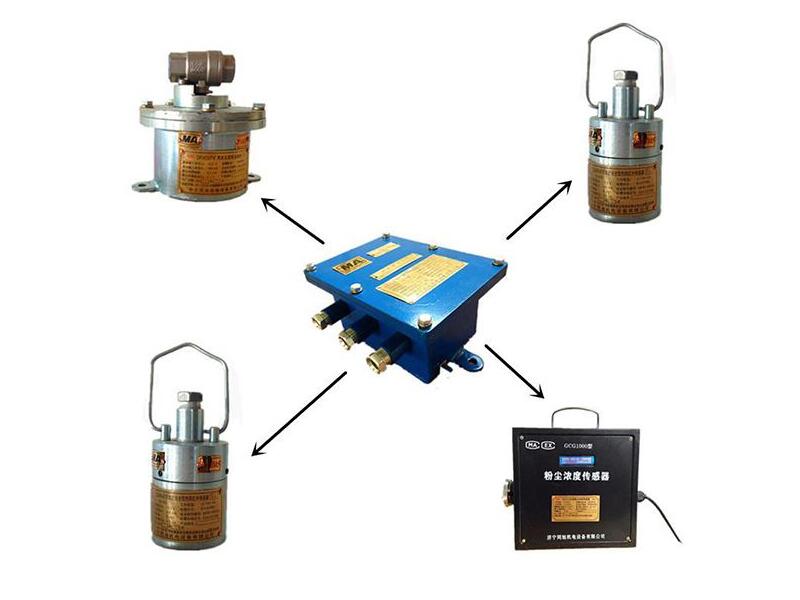

该装置主要有矿用隔爆兼本安型自动洒水降尘装置主控箱、矿用本安型电动球阀、热释红外传感器、粉尘浓度传感器组合而成。
三、工作原理
该装置可实现煤矿主巷道和运输巷道等环境的自动化降尘功能,当环境粉尘含量高于粉尘浓度传感器设定报警值时,粉尘浓度传感器有报警信号输出并将信号上传到主控箱,控制电动球阀打开喷雾降尘;喷雾期间有行人通过喷雾区时,热释红外传感器探测到行人型号并上传主控箱,控制电动球阀关闭喷雾,行人离开后延时30s喷雾自动恢复喷雾;当环境粉尘浓度低于设定报警值时,电动球阀将自动关闭喷雾。
四、安装使用
1、将主控箱和电动球阀牢固固定在喷雾点上风向巷壁上,以不影响行人或工作的合理位置高度。

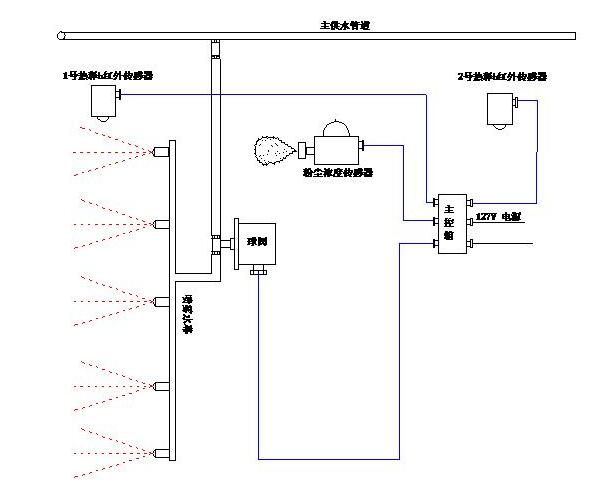

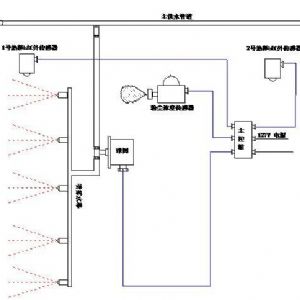

2、粉尘浓度传感器安装在巷道顶部,传感器进风口向顺风方向,热释红外传感器吊挂在巷道顶部,距离水幕上风向20~50米位置安装一个;距离水幕下风向50~150米位置安装一个(根据风流大小水雾飘离的距离确定适当位置)。
3、用高压软管将球阀和喷雾总成连接
