一、适用环境
本装置主要适用于运煤巷道、主巷道和井下车场等场所, 可有效降低巷道内煤尘、瓦斯等物质浓度。
二、装置组成

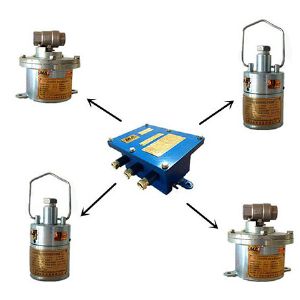

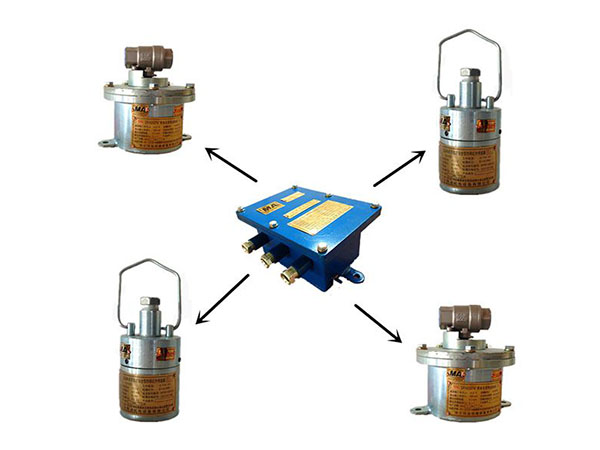

ZP-127Z矿用隔爆兼本安型自动洒水降尘装置主控箱、GUR8矿用本质安全型热释红外传感器、DFH-20/7型矿用本安型电动球阀以及水路、气路、喷雾总成系统等部分组成。
三、工作原理
风水联动喷雾系统采用负压诱导式气水混合喷雾降尘原理,通过压缩空气与水在风水喷头混合相互挤压、加速和剪切等作用,形成高压水雾做高压雾化流喷射而出,在高压气雾流周围形成负压包围圈,一方面在巷道内或产尘点处阻尘、降尘,另一方面在巷道及时补湿,提高空气湿度;同时把通风巷道内所有的固态表面变得湿润,当煤尘在随风飘动过程中,所有这种湿润的固态表面都具有吸附煤尘的功能,较大限度降低煤尘对矿工的伤害。

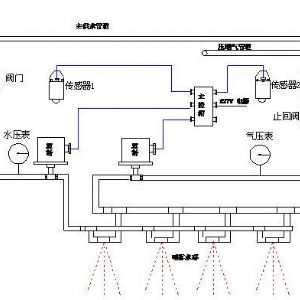

风水联动喷雾降尘装置安装示意图
四、安装使用
1、将主控箱和电动球阀牢固固定在喷雾点上风向巷壁上,以不影响行人或工作的合理位置高度。
2、传感器垂直吊装在喷雾点上风向20m和下风向50m的巷顶上,已能测量行人、行车的合理位置。
3、风水联动喷雾总成牢固安装在巷顶、转载点或其他喷雾降尘的位置,喷头喷洒方向同巷道下风向向下倾斜30°。
4、 用高压软管将控制水流球阀和风流球阀同风水联动喷雾总成连接。
ZP127矿用自动洒水降尘装置---风水联动喷雾降尘装置
