一、适用环境
该装置适用于煤矿井下或井上皮带消烟、除尘、防火等环境的一种多功能喷雾装置。
二、装置组成

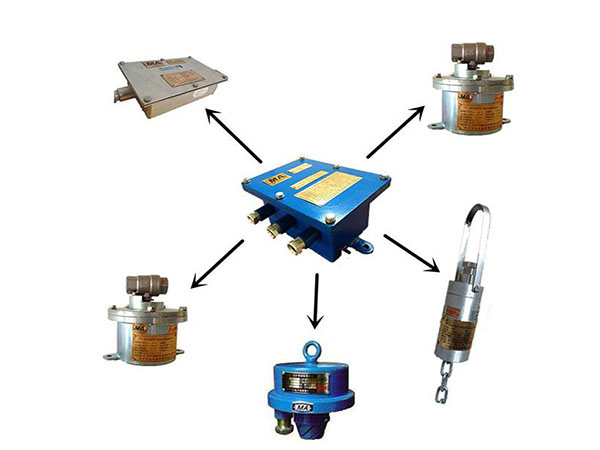

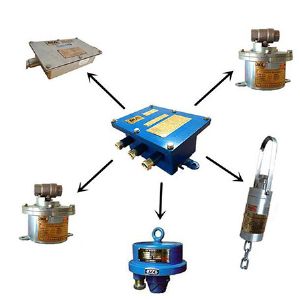

该装置主要有矿用隔爆兼本安型自动洒水降尘装置主控箱、矿用本安型电动球阀、矿用自动洒水降尘装置触控传感器、红外温度传感器、烟雾传感器组合而成;多项信号采集,可有效实现皮带机防尘、测烟、测温、防火;防止皮带机轴承、减速机、皮带滚筒等摩擦高温起火。
三、工作原理
主控箱可同时检测多种传感器信号并同时驱动两台电动球阀,一路球阀为皮带转载点防尘喷雾、一路为烟雾、温度传感器超限喷雾;当皮带机运转工作后,触控传感器探测到皮带上面有煤流通过时,传感器将信号上传到主控箱,防尘球阀打开喷雾降尘;当烟雾传感器和温度传感器有任何一种信号超出设定值时,超限信号上传到主控箱控制防火球阀打开实现喷雾降温防火,当温度和烟雾传感器监测值小于设定报警值时电动球阀自动停止喷雾。
四、安装使用

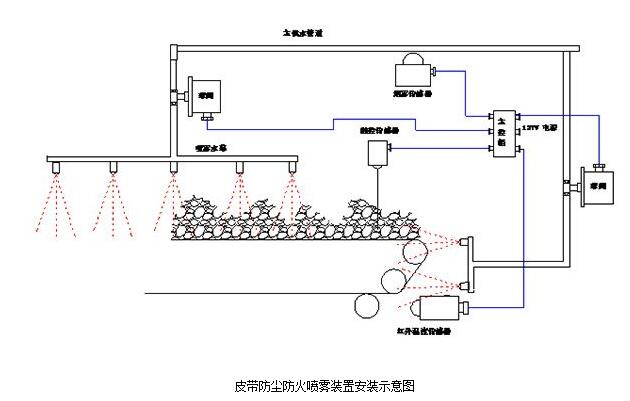

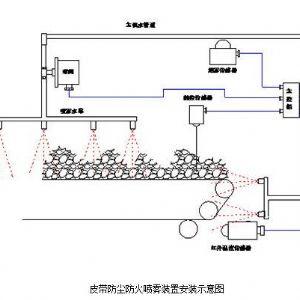

1、将主控箱和电动球阀牢固固定在喷雾点上风向巷壁上,以不影响行人或工作的合理位置高度。
2、触控传感器垂直吊装在喷雾点上风向皮带上方,距离皮带500mm左右(可根据实际情况安装);烟雾吊挂在测量点上方200~500mm处、温度传感器探头距离测量点200~1500mm对准测量目标。
3、用高压软管将球阀和喷雾总成连接。
ZP127矿用自动洒水降尘装置---皮带防尘防火喷雾装置
ZP127矿用自动洒水降尘装置---皮带防尘防火喷雾装置 2018-7-12 本文被阅读 2455 次
